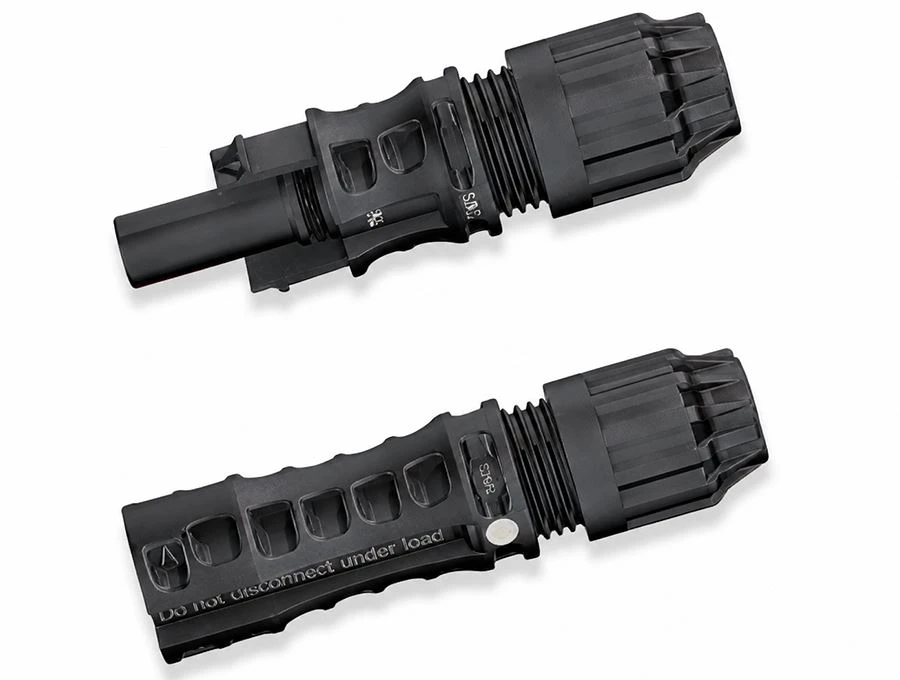

תכונות עיקריות
מדורג עבור מערכות פוטו-וולטאיות 1500V DC
אישור IEC, UL, JET ו-TÜV
טכנולוגיית מגע MULTILAM לחיבור יציב-עם התנגדות נמוכה
הגנת IP65 ו- IP68 בעת חיבור
מתאים לסביבות חיצוניות קשות
תואם למערכות מחברים סטנדרטיות מסדרת MC4
תומך בהתקנה בשטח ובפתרונות{0}}מורכבים מראש של כבלים
מגעי נחושת משומרים למוליכות אמינה ועמידות בפני קורוזיה
בית בידוד-מעכב בעירה למחשב/PA
יישומים אופייניים
מחבר זה מתאים למגוון רחב של נקודות חיבור DC סולאריות, כולל:
מערכות PV על הגג למגורים
מתקנים סולאריים מסחריים ותעשייתיים
תחנות כוח סולאריות קרקעיות-
פרויקטי PV בקנה מידה-תכליתי
קופסאות קומבינר שמש וחיווט מיתרים
הארכות כבל PV וחיבורי סניפים
רתמות כבלים סולאריות-מורכבות מראש
מדריך לבחירה
בחר את גרסת המחבר בהתאם לחתך הכבלים-וזרם ההפעלה של מערכת ה-PV שלך.
| גודל כבל | התייחסות AWG | זרם מדורג מומלץ |
| 2.5 מ"מ | 14 AWG | 39A |
| 4.0 מ"מ | 12 AWG | 45A |
| 6.0 מ"מ | 10 AWG | 53A |
| 10.0 מ"מ | 8 AWG | 69A |
עבור מערכות PV 1500V, אשר שהמחבר, הכבל ושאר רכיבי הצד- DC מדורגים כולם עבור אותו מתח מערכת. יש להשתמש בכלי כיווץ מתאימים במהלך ההתקנה כדי לשמור על ביצועי מגע יציבים והגנה על איטום.
הערות התקנה
השתמש בתבנית הכווץ ובגודל הכבל הנכונים עבור כל סוג מחבר. ודא שהמחבר נעול במלואו לאחר ההזדווגות ושרכיבי האיטום מורכבים כראוי לפני השימוש בחוץ. עבור פרויקטים בקנה מידה גדול-, רתמות כבלים שהורכבו מראש יכולות לעזור לשפר את יעילות ההתקנה ולהפחית שגיאות חיווט- באתר.
מפרט טכני
| פָּרִיט | מִפרָט |
|---|---|
| מערכת מחברים | Ø4 מ"מ |
| מתח מדורג | 1500V DC (TÜV / UL / JET) |
| נוכחי מדורג | 39A (2.5 מ"מ / 14 AWG) |
| 45A (4.0 מ"מ / 12 AWG) | |
| 53A (6.0 מ"מ / 10 AWG) | |
| 69A (10.0 מ"מ / 8 AWG) | |
| מתח אימפולס מדורג | 16 קילו וולט |
| טווח טמפרטורות סביבה | -40 מעלות עד +85 מעלות |
| טמפרטורת פעולה מקסימלית | תואר +115 |
| תואר הגנה, מזווג | IP65, IP68 (שעה ב-1 מטר) |
| תואר הגנה, לא מזווג | IP2X |
| דירוג דליקות | UL94-V0 |
| מתח יתר / דרגת זיהום | CAT III / 3 |
| צור קשר עם התנגדות | פחות או שווה ל-0.2 mΩ |
| מחלקת בטיחות | מחלקה II |
| צור קשר עם מערכת | MULTILAM |
| שיטת סיום | כיווץ |
| צור קשר עם חומר | נחושת, מצופה-פח |
| חומר בידוד | PC/PA |
