סקירת מוצר
סדרת GS-B02 מספקת טעינת AC גמישה ברמה 2 עבור כלי רכב מסוג 1 בצפון אמריקה. ארבעה דירוגי זרם מאפשרים לאותה פלטפורמה קומפקטית לשרת מעגלי מגורים צנועים, טעינה ביתית- בהספק גבוה יותר ומתקנים מסחריים מחוברים.
לטעינה פרטית, ה-wallbox יכול לפעול באמצעות Plug & Play, אישור RFID או אפליקציית Tuya Smart Life, בהתאם לתצורה. עבור אתרים מסחריים ברשת, OCPP 1.6 JSON ו-Ethernet או 4G אופציונליים תומכים בחיבור למערכת ניהול-תחנות טעינה תואמת.
המטען מספק חשמל AC לרכב; המטען המשולב של הרכב קובע כמה כוח AC הוא יכול לקבל. כוח הטעינה בפועל מוגבל על ידי הגדרת זרם ה-wallbox, מתח האספקה, קיבולת המעגל הסניף- והמטען המשולב של הרכב.
תכונות מוצר מפתח
- ארבע רמות תפוקה: 16 A / 3.5 קילוואט, 32 A / 7.5 קילוואט, 40 A / 10 קילוואט ו-48 A / 11.5 קילוואט.
- SAE J1772 מחבר קשור מסוג 1 עבור כלי רכב תואמים בצפון אמריקה.
- מצבי הפעלה של הכנס והפעל, כרטיס RFID ו-נייד.
- בקרת אפליקציית Tuya Smart Life לתצורות טעינה ביתית.
- טעינה מתוזמנת ושליטה חכמה בטעינה דרך האפליקציה, בכפוף לתצורת התוכנה.
- קישוריות Wi-Fi ו-Bluetooth, עם Ethernet ו-4G אופציונליים.
- אפשרות OCPP 1.6 JSON לטעינה מסחרית וניהול אחורי.
- MIFARE ISO/IEC 14443 A קורא RFID.
- חיווי LED עבור מתח, OCPP/גב, אפליקציה ומצב טעינה.

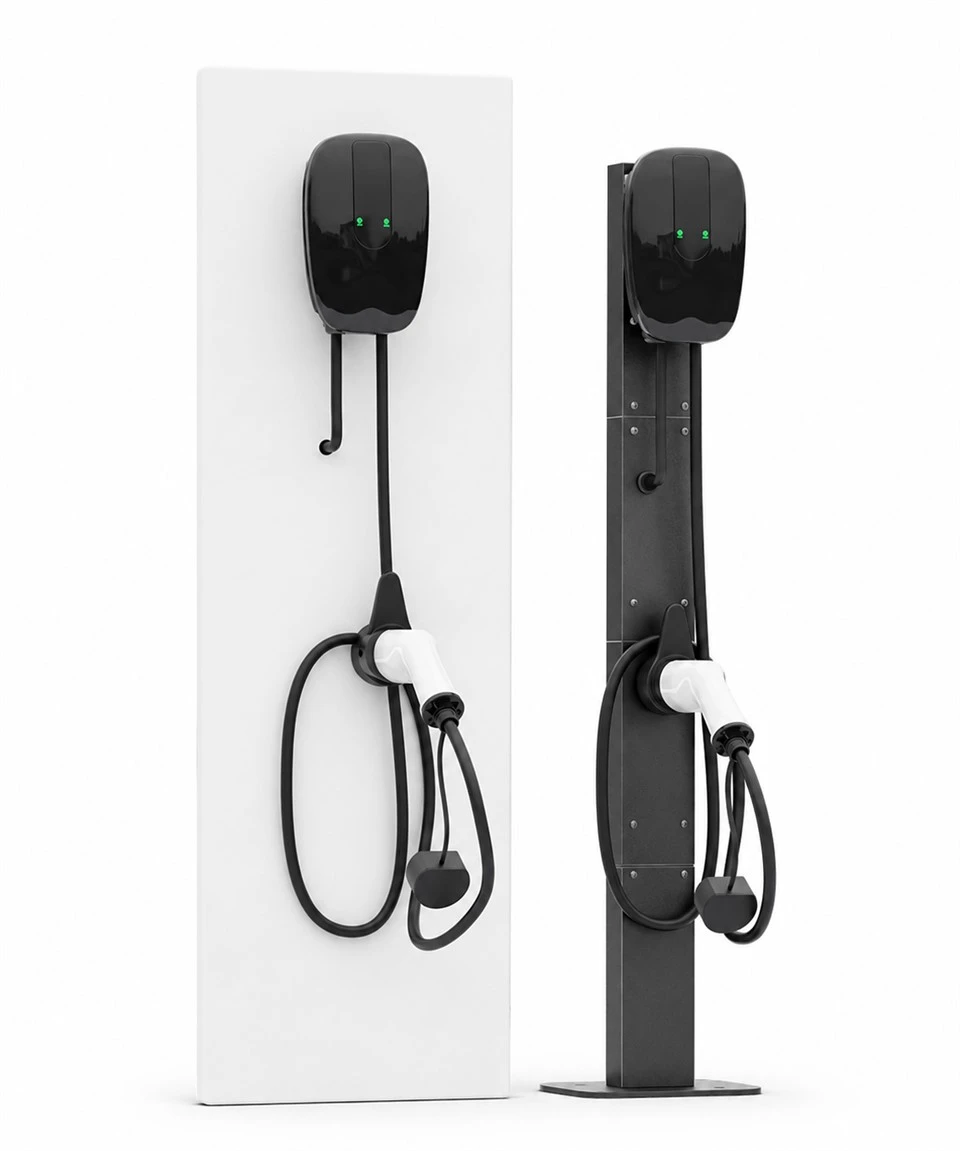

- התקנה על קיר-או על הדום-.
- מארז PC 940A + ABS עם UL 94 V-0 טענת עמידות להבה בחוברת המצורפת.
- קונספט של מארז נגד-גניבות, עצירת חירום, דירוג המתחם NEMA 4 ודירוג ההשפעה של IK10 כפי שמצוין בנתוני המוצר.
טווח דגמים
|
דֶגֶם |
זרם מדורג |
תפוקה נומינלית |
כיוון שימוש אופייני |
סידור קלט |
|
GS-AC16-B02 |
16 A |
3.5 קילוואט |
טעינה ביתית לילה או אתרים עם קיבולת פנויה מוגבלת |
חבר- לחשמל או בחיבור קשיח, בכפוף לתצורת דגם מאושרת |
|
GS-AC32-B02 |
32 A |
7.5 קילוואט |
טעינת מגורים, דירה ומקום עבודה |
NEMA 14-50 / NEMA 6-50 או חוטי קשיח, לפי ההזמנה |
|
GS-AC40-B02 |
40 A |
10 קילוואט |
טעינה ביתית ויעד גבוהה יותר- |
משולב בדרך כלל עם מעגל 240 V בעל דירוג מתאים; אפשרות מחבר לאישור |
|
GS-AC48-B02 |
48 A |
11.5 קילוואט |
טעינה מרבית-ביתית, במקום עבודה ומסחרית |
יש לאשר עבור השוק את דרישות התצורה והמעגל הסניף- עם קווי קשיח |
|
הערת חשמלהספק של לוחית השם הוא נומינלי. ב-240 וולט, תוצרי הזרם הפשוטים של המתח- הם בערך 3.84, 7.68, 9.6 ו-11.52 קילוואט עבור 16, 32, 40 ו-48 A בהתאמה. החוברת מפרטת 3.5, 7.5, 10 ו-11.5 קילוואט. השתמש בתווית המאושרת ובגיליון הנתונים המאושר עבור דירוגי דגמים שפורסמו. |
משקל ואריזה
|
דֶגֶם |
משקל נטו |
משקל ברוטו |
חבילה חיצונית |
|
GS-AC16-B02 |
6 ק"ג |
7 ק"ג |
קַרטוֹן |
|
GS-AC32-B02 |
7 ק"ג |
8 ק"ג |
קַרטוֹן |
|
GS-AC40-B02 |
9 ק"ג |
10 ק"ג |
קַרטוֹן |
|
GS-AC48-B02 |
10 ק"ג |
11 ק"ג |
קַרטוֹן |
טעינה חכמה ובקרת גישה
|
מצב / פונקציה |
הכי מתאים ל |
אישור חשוב |
|
Plug & Play |
מוסכים פרטיים ומקומות חניה ייעודיים |
הטעינה מתחילה ללא אישור משתמש; לאשר אם תזמון האפליקציה עדיין יכול לעקוף את ההתחלה המיידית |
|
RFID |
חניה משותפת למגורים, מקום עבודה וצי |
אשר את מספר הכרטיסים, הרשאה לא מקוונת, הרשמה לכרטיסים וניהול כרטיס- שאבד |
|
אפליקציית Tuya Smart Life |
משתמשים ביתיים שרוצים תזמון וסטטוס מרחוק |
אשר את אזור האפליקציה, שפה, זמינות בענן, בעלות על חשבון ושירות-לטווח ארוך |
|
OCPP 1.6 JSON |
מפעילים מסחריים המשתמשים בגב-לניהול טעינה |
בדוק מטען-יכולת פעולה הדדית של CSMS, הודעות נדרשות, פרופיל אבטחה ופקודות מרחוק |
|
Wi-Fi / Bluetooth |
הגדרה מקומית וקישוריות ביתית |
אשר אם Bluetooth תומך בהפעלה בלבד או בקרה רגילה |
|
אתרנט / 4G |
אתרים הדורשים גישה יציבה יותר או עצמאית יותר לרשת |
אשר יציאת RJ45, SIM/APN, אנטנה, תוכנית נתונים והתנהגות לא מקוונת |
תכונות בטיחות והגנה
- CCID 20 שיורית-כוח אדם נוכחי-פונקציית הגנה כפי שמצוין בחוברת.
- הגנה מפני זרם יתר ו-שאריות.
- ניטור קרקע-מגן.
- הגנה מפני נחשולי מתח.
- הגנה מפני מתח יתר ותת-מתח.
- הגנה על תדירות יתר ותת-תדר.
- הגנה מפני טמפרטורת יתר ותת-טמפרטורה.
- פונקציית עצירת-חירום.
- UL 94 V-0 תביעת עמידות בעירה עבור חומר המארז.
- עיצוב מארז נגד-גניבות
|
פָּרִיט |
מפרט סדרה |
|
סדרת מוצרים |
AC Wallbox Level 2 GS-סדרת B02 |
|
ספק כוח |
L1 + L2 + קרקע |
|
מתח מדורג |
240 וולט AC רמה 2 |
|
זרם מדורג |
16 / 32 / 40 / 48 A לפי דגם |
|
כוח יציאה מדורג |
3.5 / 7.5 / 10 / 11.5 קילוואט לפי דגם |
|
מחבר טעינה |
SAE J1772 Type 1, כבל קשור |
|
טעינה-באורך כבל |
11.48 רגל (3.5 מ'), 16.4 רגל (5 מ') או 24.6 רגל (7.5 מ') |
|
חיבור קלט |
NEMA 14-50, NEMA 6-50 או חוטי קשיח; הזמינות תלויה בדירוג ובאישור הנוכחיים |
|
חומר מארז |
PC 940A + ABS |
|
חיווי מצב |
LED: מתח / OCPP / אפליקציה / טעינה |
|
RFID |
MIFARE ISO/IEC 14443 A |
|
מצבי התחלה |
Plug & Play / כרטיס RFID / אפליקציה |
|
עצירת חירום |
כֵּן |
|
תקשורת מקומית |
Wi-Fi / Bluetooth |
|
תקשורת אופציונלית |
RJ45 Ethernet / 4G |
|
פרוטוקול אחורי |
אפשרות OCPP 1.6 JSON |
|
מד אנרגיה |
אופציונלי |
|
הגנת כוח אדם |
CCID 20 |
|
הגנת מתחם |
IP65 |
|
הגנה מפני פגיעה |
IK10 |
|
טמפרטורת הפעלה |
-25 מעלות עד +50 מעלות |
|
לחות הפעלה |
5%-95% |
|
גובה פעולה |
מתחת ל-2000 מ' |
|
מידות המוצר |
340 x 285 x 147 מ"מ (H x W x D) |
|
מידות החבילה |
520 x 320 x 290 מ"מ (L x W x H) |
|
הַתקָנָה |
תושבת לקיר / מוט או תושבת |
