כיצד לחשב ירידת מתח בכבל DC סולארי ואובדן חשמל

01תשובה מהירה

02נפילת מתח היא בדיקת ביצועים, לא בדיקת אטימות

נפילת מתח מתארת ​​מתח שאבד בהתנגדות המוליך בזמן שזורם זרם. אמפאיטי מתייחס לטמפרטורת המוליך בתנאים מותקנים. כבל יכול לעבור בדיקה אחת ולהכשל בשנייה, ולכן חישובי EPC צריכים לשמור אותם כשערי אישור נפרדים.

IEC 62548-1 מציב את חיווט מערך DC במסגרת דרישות התכנון של מערך PV. תקני מוצר כגון IEC 62930 מגדירים את מוצר הכבלים; הם לא בוחרים במסלול הפרויקט, במקרה הנוכחי או יעד ההפסד.^[1][2]

03אסוף את התשומות לפני פתיחת מחשבון

רשום את מזהה המעגל, -אורך מסלול פיזי חד-כיווני, אורכי נתיב חיוביים ושליליים אם אינם שווים, מקרה זרם תכנון/הפעלה, בסיס מתח הפעלה, חומר וגודל המוליך, התנגדות המוליך המקסימלית, טמפרטורת המוליך, נתיבים מקבילים, קצבאות חיבור וקריטריון אובדן הפרויקט.

אל תשתמש במודול-כדי-להמיר מרחק קו ישר- כאשר המסלול המותקן עוקב אחר שורות, טיפות, מגשים ולולאות שירות. כמו-שינויים במסלול אמורים להפעיל חישוב מחדש.

04בחר את ההתנגדות הנכונה

IEC 60228 מפרט אזורים נומינליים של מוליכים ודרישות התנגדות למוליכי כבלים מבודדים ישימים. עבור מוצר מוגמר, השתמש בערך היצרן המפוקח המתאים למוליך ולגודל שלו ולא בטבלה מקוונת גנרית.^[3]

התנגדות הנחושת עולה עם הטמפרטורה. התנגדות מקסימלית של 20 מעלות שימושית להשוואת רכש, אבל החישוב הסופי של התפעול החם- צריך ליישם את שיטת הטמפרטורה המאושרת. התנגדות למגע וסיום עשויה גם להזדקק לקצבה כאשר שיטת הפרויקט מחייבת זאת.

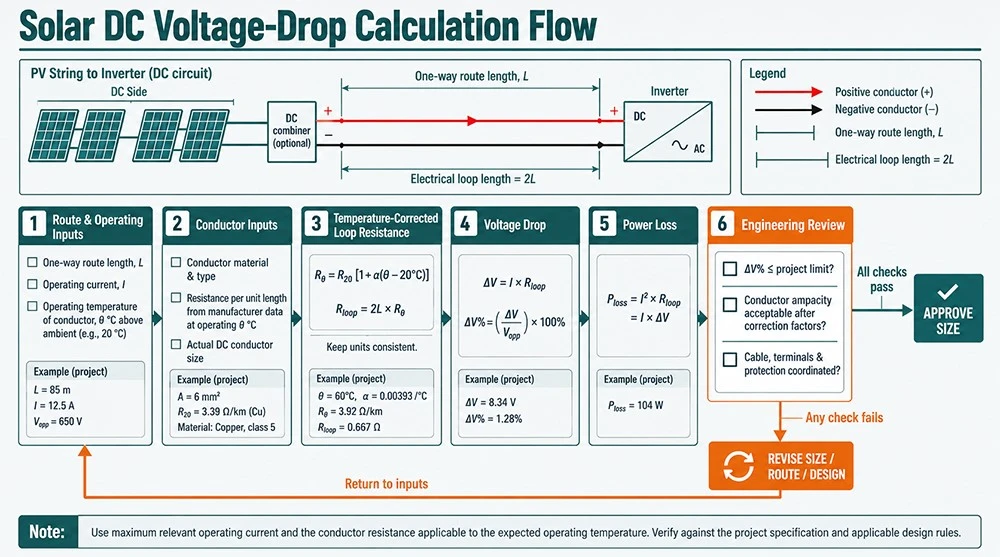

05החל את הנוסחה ברצף מבוקר

עבור אורך חיובי ושלילי שווים, Lpositive + Lnegative הופך ל-2 × L. אין להוסיף שוב את הפקטור של שניים אם האורך המסופק הוא כבר אורך המעגל הכולל.

06דוגמה עובדת: 4 מ"מ לעומת 6 מ"מ

נניח של 60 מ' בכיוון אחד, 14 A, 800 וולט מתח פעולה, ולשם השוואת הקרנה בלבד, ערכי עמוד SINELINK ב-20 מעלות: 5.09 Ω/ק"מ עבור 4 מ"מ ו-3.39 Ω/ק"מ עבור 6 מ"מ. התנגדות הלולאה של 4 מ"מ היא 0.6108 Ω, ירידה של 8.5512 וולט, ירידה של 1.069%, ואובדן 119.72 ואט. התנגדות הלולאה של 6 מ"מ היא 0.4068 Ω, ירידה של 5.6952 וולט, ירידה של 0.712% והפסד של 79.73 ואט.

המספרים הללו אינם מאשרים אף גודל מכיוון שתיקון הטמפרטורה, עוצמת ההתקנה, התאמת המחברים וקריטריון הפרויקט נשארים פתוחים. הדוגמה מציגה את השיטה ואת ההבדל המונע-ההתנגדות.

07טיפול במוליכים מקבילים ובמסלולים לא שווים

מוליכים מקבילים דורשים אורך שווה מאומת, בנייה, ניתוב, סיום ושיתוף זרם. חשב את ההתנגדות המקבילה באמצעות הסידור המקביל בפועל; אין לחלק את ההתנגדות במספר הנתיבים אלא אם כן מוצדק שיתוף שווה.

כאשר נתיבים חיוביים ושליליים שונים, חשב כל נתיב בנפרד. הוסף אובדן חיבור ומכשיר רק אם הגדרת הפרויקט אומרת שהם שייכים לתקציב אובדן הכבלים-.

08פרש את התוצאה באופן מסחרי

מוליך גדול יותר מפחית אובדן התנגדות אך מוסיף נחושת, משקל, תוף ועלות התקנה. תרגם אובדן וואט לאנרגיה שנתית רק עם הנחות הערך של קרינה,-תפעול{1}}הפצת זרם, זמינות וערך-אנרגיה.

רכש צריך להשוות חלופות תואמות באמצעות עלות מותקנת ומחזור חיים-. חיסכון קטן מחושב בהובלה קצרה אחת עשויה שלא להצדיק הגדלה; ריצות ארוכות חוזרות ונשנות יכולות לייצר תשובה אחרת.

09חישוב QA ואישור

בדוק יחידות, אורך לולאה, מקרה נוכחי, בסיס מתח, טמפרטורת התנגדות ומקומות עשרוניים. בקש מהנדס אחר לשחזר את החישוב מתוך התשומות המוקלטות. חישוב מחדש לאחר שינויי מודול, מסלול, כבל, קיבוץ או מחברים.

פרסם פלטי מחשבון עם הנחות ובקרת גרסאות. צילום מסך ללא נוסחאות, מקור קלט או היסטוריית גרסאות היא עדות עיצובית חלשה.

המשך במסע האשכול דרך:הנחות מסלול-בטמפרטורה גבוהה; פתרון כבל תחנת כוח פוטו-וולטאית.

10שאלות נפוצות

מהי הנוסחה הבסיסית של ירידת המתח הסולארי-?

לנתיבי יציאה וחזרה שווים, ΔV=2 × L × I × R, תוך שימוש באורך- חד כיווני והתנגדות ליחידת אורך בטמפרטורה הרלוונטית.

מדוע אורך הכבל מוכפל?

זרם עובר דרך מוליכים חיוביים ושליליים כאחד. אל תכפיל שוב אם הקלט שלך הוא כבר אורך הלולאה הכולל.

האם עלי להשתמש במתח מעגל פתוח-?

השתמש בבסיס המתח הנדרש בשיטת ביצועי הפרויקט וציין זאת. בדיקות נפילת-מקסימום מתח ומתח תפעול- משרתות מטרות שונות.

באיזה זרם יש להשתמש?

השתמש במקרה ההפעלה או התכנון הנוכחי שהוגדר על ידי שיטת הפרויקט. תעד אם זה זרם הספק מקסימלי-, מקרה הפעלה אחר או ערך שמרני שצוין.

האם 1% הוא תמיד הגבול?

לא. הירידה המותרת היא קריטריון תכנון וכלכלי של הפרויקט בהתאם לדרישות החלות.

האם ירידת מתח נמוכה יותר מוכיחה את בטיחות הכבלים?

לא. אמינות, הגנה, דירוג בידוד, סביבה, הפסקות ותאימות לקוד נשארים נפרדים.

האם התנגדות נחושת יכולה להחליף את עמידות המוצר?

זה יכול לתמוך בהשוואה מוקדמת, אבל התנגדות מירבית של יצרן מבוקרת עדיפה בדרך כלל עבור בדיקה ספציפית למוצר סופי-.

כיצד משפיעה הטמפרטורה על ירידת המתח?

טמפרטורת מוליך גבוהה יותר מגבירה את התנגדות הנחושת ולכן ירידה ואובדן באותו זרם.

כיצד יש לחשב כבלים מקבילים?

השתמש בהתנגדות המקבילה של ההסדר המאומת ואשר שיתוף זרם שווה והפסקות תואמות.

מתי יש לחזור על החישוב?

לאחר כל שינוי במעגל, מודול, הנחת זרם, מסלול, מוליך, טמפרטורה, סידור מקביל או סיום.

11הערה הנדסית

מאמר זה הוא עיצוב חינוכי ותמיכה ברכש. התקנים הנרכשים, מסמכי המוצר המאושרים, הדרישות המקומיות, חישובי הפרויקט ורשות האישורים האחראית נשארים בשליטה.
